二、产品概述

  三、设计特点

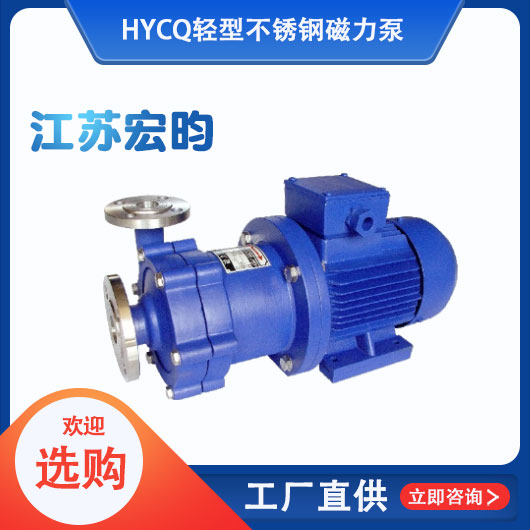

1、HYCQ轻型不锈钢草莓成视频人APP下载特点是全密封、无泄漏、无污染、高效节能的新型工业用泵;

2、泵体、叶轮、隔板、泵轴、内转子、隔离套等过流部件均采用优质不锈钢或特殊材料精密铸造;

3、磁铁选用铁氧体磁体，具有良好的磁性，耐高温，不退磁;

4、动环、滑动轴承采用高耐磨耐温的石墨、四氟等材料，有效地保证泵的使用寿命;

5、密封采用封闭式静密封，彻底解决了介质泄漏;

6、无需独立润滑和冷却水，降低了能耗;

7、直联后拉式设计，无需拆卸管道，维修方便;

8、卧式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳;

9、外磁直接与电机转轴相连，采用直联式，具有结构简单、无需对中、传动效率高、噪音小、振动小等优点。

广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药，造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。

性能范围:设计压力: 0. 6MPa、流量: 1.2- -50m³/h、 扬程: 8- -50m、 功率: 0. 18- 22kW

适用温度: -30^ 100'C， 采用风冷结构可达150^ 160°C

选装配件:防空运转装置,泄漏监控装置,测温装置

注意事项:当介质比重大于1.3mg/cm°时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶介质。





   五、产品结构图

   六、选型参数表

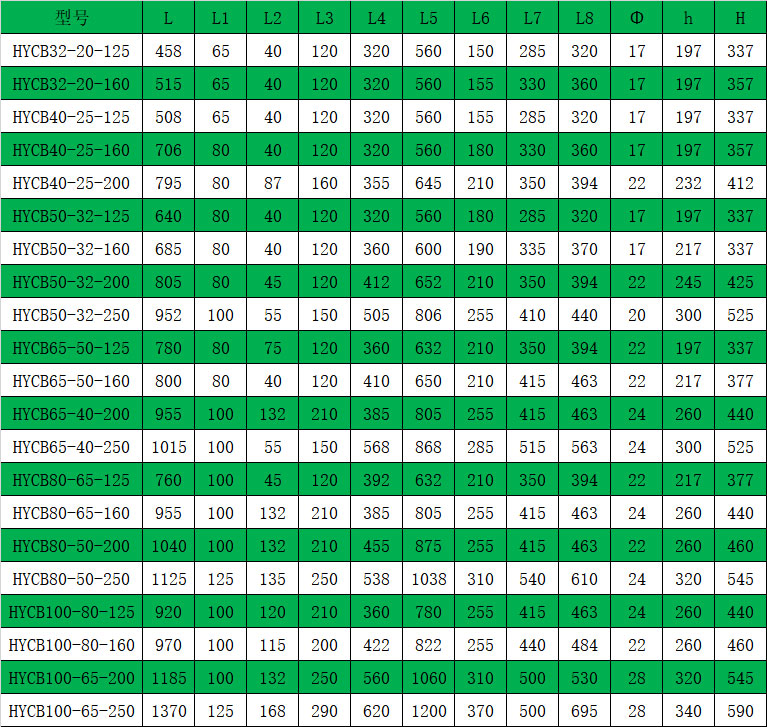

   七、安装尺寸及参数表

   八、安装注意事项

1、草莓成视频人APP下载特点严禁空运转，泵运行时的较小流量，应不小于额定流量的30%.

2、草莓成视频人APP下载特点严禁输送含颗粒的介质。

3、磁力驱动泵具有很强的磁场，对带有电子医疗设备或装置(如电子起搏器)的人员有不利的影响,该人群需远离。


b、安装

1、泵要安装并固定在稳定的基础上，不受其它机械震动的影响。

2、管道尽可能布置成直管，并尽量缩短管道长度，必须转弯处弯头弯曲半径应是管道3-5倍，角度尽可能大于90度。

3、进口管路弯头不应超过2处，总长不宜超过5米。

4、安装泵机时，与泵相连接的管道应进行清理，进出口管道应另设支撑，不得将管路重量支撑于泵上。

5、泵在吸上工况下使用时，泵的出口必须装出口阀门:泵在倒灌工况下使用时，泵的进出口都必须装阀门。泵的进口及出口尽量安装管道补偿器，以便于维修。


c、启动

1、开车前应先盘动外磁联轴节一圈以上，检查有无擦碰情况，运转轻松无阻滞现象方可使用。

2、吸上工况，将泵内灌满须输送的液体:倒灌工况，打开进口阀供给液源。

3、接通电源，检查泵的转向是否正确，将出口阀关闭，即可启动(即关阀启动)，然后调节出口阀门，使泵达到所需的流量(压力)。

4、机组试运转3-6分钟，如无异常现象可投入运行。


d、运转

1、要经常检查泵和电机的温升情况，轴套承的温升不应大于40P,允许的温度不大于90P,对于B级绝绿电机，环境温度为40纪时的较高温升为90P,允许的温度为130P。

2、不能以进口阀调节泵流量，以免引起汽蚀。

3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，使流量达到额定值，若出口阀全开，则流量会大于额定值班，在此参数点运行，电机易过载，不安全。

4、在运转过程中，如发现有不正常声音或其它故障时，需立即停机检查，待排除故障后才能继续运转。


e、停机


1、停机时，先关闭出口阀门，然后再切断电源。

2、关闭进口阀门。

3、保持泵机外部及环境的清洁，用水冲洗时，应防止电机受潮，冲洗后应用布擦净泵机上的水迹。

4、泵如在室外，应采取防雨措施，以防电机受潮后烧毁。

5.停机后如环境温度低于输送介质凝固温度时，要放净泵内的液体，以防冻裂。

6、长期停机不用时，应切断电源，清洗泵内流道，用清水冲洗干净，尤其是密封部件要认真对待冲洗井将泵的进出口封闭好，妥善保管。
